半导体制造投入纳米级期间，晶圆手脚芯片中枢载体，其加工与传输过程的位置精度、角度一致性径直决定良率与老本。在切片、研磨、镀膜、划片、封装前对位等全经由中，晶圆极易因机械休养、传动过失、工装偏差产生微小偏移、角度歪斜、轨迹跑偏。即便微米级偏差，也会导致切割崩边、套刻偏移、键合失效等批量问题，严重制约产能与良率进步。传统机械定位、东说念主工对位神色精度低、反应慢、无法适配高速量产，已难以兴盛先进制程需求。

在此布景下，兰宝CCD线径纠偏传感器凭借非战斗、高精度、动态及时纠偏的中枢能力，成为半导体晶圆制程中精确对位、偏差翻新的中枢配套设置，为自动化精密分娩提供可靠保险。

需要终点明确：兰宝CCD线径纠偏居品是边际位置传感设置，并非视觉检测决策。它不依赖图像网罗与瑕疵识别，而是基于线光源光幕+CCD阵列招揽的光学传感旨趣，已毕晶圆边际线径与位置数据的精确网罗。

使命时，辐射端生成均匀平行光幕袒护晶圆边际，招揽端CCD矩阵捕捉被梗阻的明暗范畴，及时输出晶圆偏移值，径直反馈至产线为止系统，驱动UVW平台完成毫秒级动态翻新，酿成“测量—计较—纠偏”闭环为止。全程仅作念数据化位置传感，不拍照、不可像、不作念瑕疵检测，反应更快、褂讪性更强、老本更优，完好契合半导体量产场景。

针对晶圆制程严苛工况，2026世界杯中国最新押注app兰宝CCD线径纠偏传感器进行专项优化，已毕**±1μm超高网罗精度**，可精确捕捉8/12英寸晶圆边际幽微位移与角度偏差。设置内置动态温度漂移赔偿算法，温度悉数低至±8μm/℃，灵验抵抗车间温度波动、微小休养、粉尘侵略，遥远衔接功课大齐据漂移、无校准偏差。因循24小时不隔断高速动态纠偏，在保险纳米级对位精度的同期，大幅进步产线流转成果，兼顾精密性与高效性。

依托多年工业传感技艺千里淀，兰宝CCD线径纠偏传感器在晶圆纠偏领域具备三大中枢上风，精确匹配半导体量产刚需。

高精度动态纠偏：及时网罗边际线径与位置数据，K·体育世界杯(中国)官方网站毫秒级反应偏差翻新，根绝静态对位滞后性，适配高速自动化产线。

高褂讪抗侵略功课：搭载抗强光滤波模块，可在3000lux光照环境下褂讪开动，适配正直净度、强侵略的半导体车间工况。

非战斗无损适配：摄取光学光幕非战斗测量，不战斗晶圆名义与边际，透顶根绝超薄晶圆（≤200μm）划伤、挤压毁伤，保险晶圆完整性。

现在，兰宝CCD线径纠偏传感器已平素垄断于晶圆预瞄准、活水线传输纠偏、划片前对位、封装前定位等关节工序。设置可及时完成位置偏差监测、数据反馈、动态纠偏闭环为止，确保晶圆全程保捏圭臬加工位置与传输轨迹，从起源处置量产中因对位偏移导致的不良品、物料损耗、工序返工等问题。实测数据露馅，搭载兰宝CCD纠偏决策后，东说念主工校准老本裁汰80%，设置停机时辰大幅减少，助力企业已毕降本增效、品质升级双重主见。

手脚深耕工业传感领域的高新技艺企业，兰宝传感聚焦半导体智能制造痛点，专注研发适配高端制造的纠偏、测距传感设置。旗下CCD线径纠偏传感器专为晶圆精密加工厂景定制，精确对标半导体行业高精度、高褂讪性、高可靠性量产圭臬，因循EtherCAT工业总线，可无缝对接千般自动化晶圆产线。异日，兰宝传感将捏续深耕半导体赛说念，迭代优化传感纠偏技艺与居品质能，以硬核工业传感能力，助力中国半导体产业范围化、精密化、高效化升级发展。

激光CCD线径测量传感器PDM系列

性情描述：

*细巧的外不雅规画，轻分量铝制外壳，便于装置与拆卸

*方便的操作面板搭配直不雅数字露馅

*袖珍传感器和为止器，节俭设置空间

*宽范围、已毕高精度测量，多种测量方法可选

*功能丰富，设定方便，垄断平素

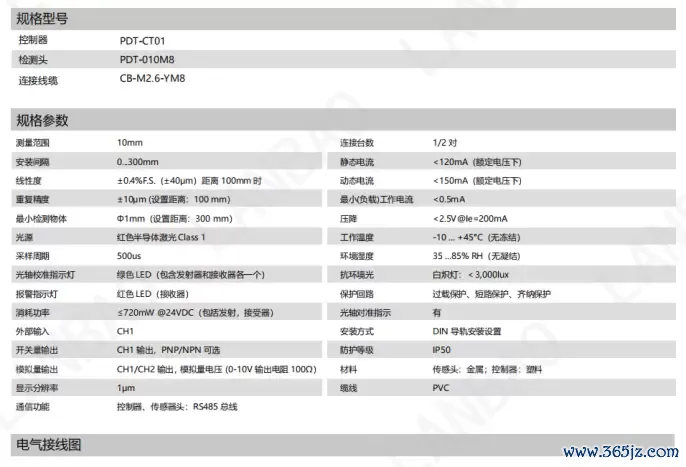

光电测距传感器PDT系列

性情描述：

*细巧的外不雅规画，坚固轻质铝外壳

*方便的操作面板搭配双数字露馅

*宽范围、高精度测量、多种方法可选

*光轴瞄准勾通，松驰装置瞄准

*兼容一拖二、多为止器级联、EtherCAT组
